Как изготовит солнечная батарея


Оглавление статьи:
Солнечная батарея своими руками: принцип работы системы солнечного электроснабжения
Устройство солнечной батареи: технология самостоятельного изготовления

Согласитесь, иметь в загородном доме бесплатную электроэнергию – это мечта практически каждого человека. Мечтают многие, но только некоторые предпринимают шаги к ее осуществлению, несмотря даже на то, что электрифицировать дом с использованием альтернативного источника энергии не так уж сложно, а главное, не дорого. Если все делать самостоятельно, то расходы на такую электрификацию не превысят 300-400 долларов. В этой статье от сайта stroisovety.org мы расскажем, как делается солнечная батарея своими руками и как устроена система электроснабжения с ее использованием.

использование солнечных батарей

Использование солнечных батарей

Солнечная батарея своими руками: принцип работы системы солнечного электроснабжения

Прежде чем приступать к решению вопроса, как сделать солнечную батарею, сначала разберемся с принципом работы альтернативной системы электроснабжения в целом. Понимание того, для чего и какой именно ее элемент предназначен, даст вам возможность наглядно представить сложность системы, и вы уже определитесь, насколько реально самостоятельно электрифицировать дом в такой способ. Итак, система солнечного электроснабжения дома состоит из трех основных частей.

  1. Солнечная батарея – это комплекс небольших по размерам элементов, в задачи которого входит преобразование солнечного света в поток положительно и отрицательно заряженных электронов (электрический ток, если кто не знает). Особенность этих солнечных элементов заключается в том, что они не в состоянии вырабатывать ток большого напряжения – нормальным считается, если один такой элемент генерирует 0,5V. Поэтому о генерировании напряжения в 220V не может быть и речи, так как такая электростанция будет занимать огромную площадь. В задачи солнечных батарей входит выработка электроэнергии напряжением в 18V – этого вполне достаточно, чтобы зарядить двенадцати вольтовую аккумуляторную батарею. Это и есть второй элемент системы солнечного электроснабжения.
  2. Аккумуляторы. В одной системе их может использоваться свыше 10шт. Дело в том, что зарядки одной батареи не хватит надолго для обеспечения солнечная дома нужным количеством электричества. Здесь все зависит от количества и мощности одновременно используемых потребителей – по крайней мере, количество этого элемента системы можно со временем увеличивать. Но следует понимать, что одновременно придется выполнять подключение дополнительных солнечных батарей.
  3. Инвертор для солнечных батарей – в задачи этого устройства входит преобразование тока с низким напряжением в электричество высокого напряжения. Такое устройство можно свободно приобрести в готовом виде за сравнительно небольшие деньги. Приобретая инвертер, нужно обратить внимание на выдаваемую им мощность – для энергоснабжения дома понадобится купить устройство с выходной мощностью не менее 4кВт.
солнечная батарея своими руками фото

Солнечная батарея своими руками фото

Именно с этими элементами системы придется поработать, чтобы сделать использование солнечных батарей эффективным. Последние два лучше приобрести (они продаются по вполне доступным ценам), а вот первые можно изготовить самостоятельно, если, конечно, не хотите платить баснословные деньги.

как сделать солнечную батарею своими руками фото

Как сделать солнечную батарею своими руками фото

Устройство солнечной батареи: технология самостоятельного изготовления

Для начала придется решить вопрос с приобретением солнечных элементов – ведь не думаете же вы, что их можно повынимать из дешевых китайских калькуляторов? Тут есть один нюанс – новые элементы обойдутся достаточно дорого (проще уже будет купить готовую батарею в сборе). Поэтому лучше приобретать поврежденные, но работоспособные элементы – купить их можно на аукционе eBay или других подобных торговых площадках. Для одной батареи таких элементов понадобится 36шт. – лучше взять с запасом, так как некоторые из них могут быть не совсем рабочими. Их нужно сразу проверить прибором и убедиться, что они справляются со своими задачами. После этого спрятать их подальше до стадии непосредственного монтажа, так как эти элементы очень хрупкие.

изготовление и подключение солнечной батареи

Изготовление и подключение солнечной батареи

А пока элементы отлеживаются и ждут своего часа, самое время заняться изготовлением корпуса солнечной батареи. Для этого понадобятся деревянные бруски, фанера, ДВП и оргстекло. Из фанеры, предварительно рассчитав размер, вырезаем днище корпуса и обрамляем его по периметру бруском толщиной 20-25мм. В брусках с шагом 15-20см нужно будет насверлить отверстий диаметром 10мм – они обеспечат вентиляцию внутреннего пространства батареи и не дадут элементам перегреваться в процессе работы.

устройство солнечной батареи

Устройство солнечной батареи

После того как с этим будет покончено, самое время заняться подложкой для солнечных элементов – ее изготавливают из ДВП и она должна четко ложиться внутрь корпуса. Подложку так же, как и бруски, нужно снабдить вентиляционными отверстиями. Они сверлятся квадратно-гнездовым способом через каждые 5см. Сразу же после этого можно позаботиться о крышке корпуса – она вырезается из оргстекла и крепится с помощью саморезов через заранее просверленные отверстия.

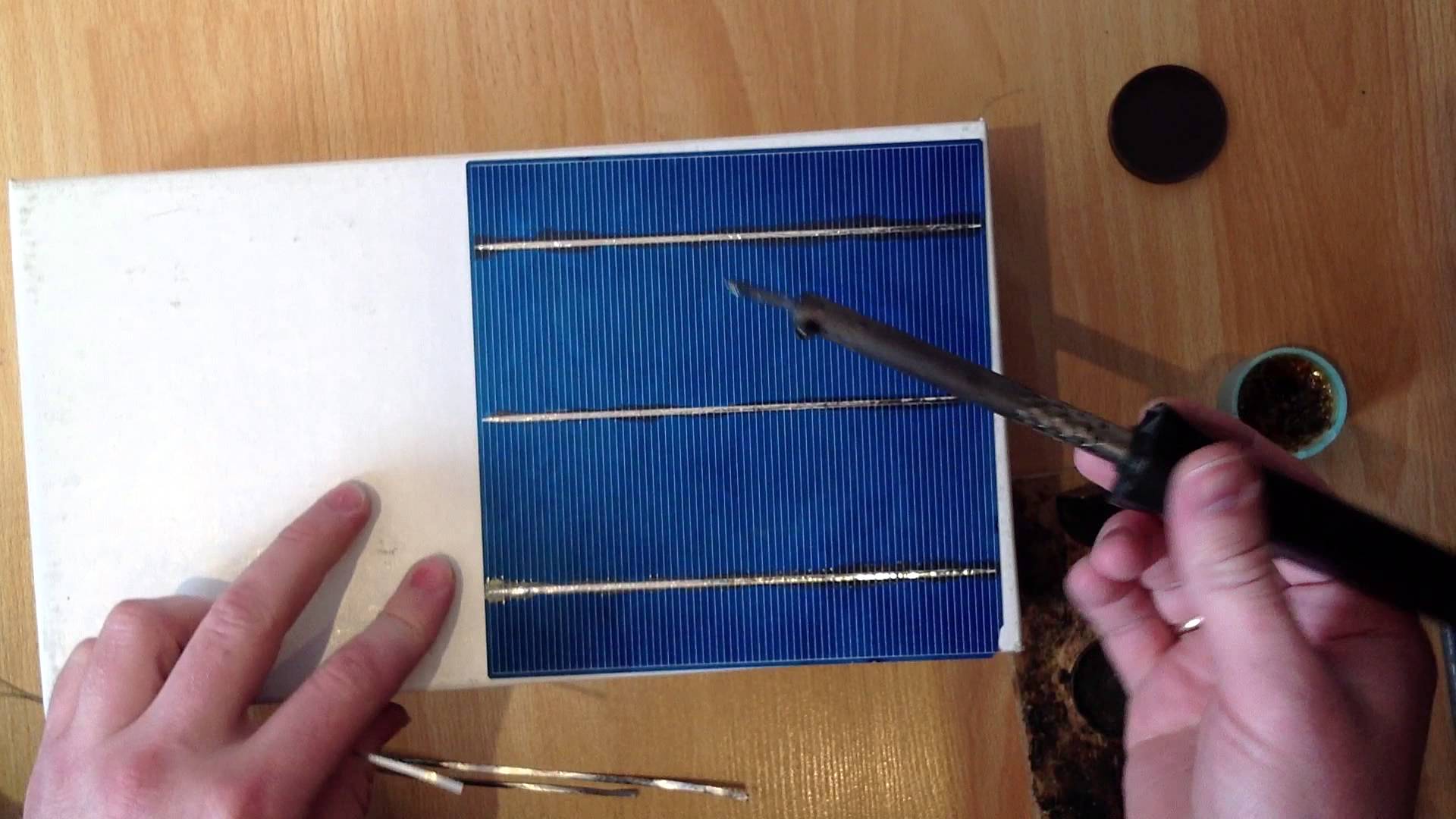

После того как корпус будет готов, его можно красить в два слоя и откладывать для высыхания. А пока он сохнет, достаем из укромного местечка солнечные элементы, выкладываем их на подложке из ДВП вверх тормашками и занимаемся их распайкой – все элементы соединяются между собой последовательно. Здесь нужно тщательно продумать механизм спаивания – дело в том, что впоследствии переворачивать соединенные воедино элементы будет непросто. Соединять их нужно сначала рядами, потом переворачивать, а затем уже объединять ряды в единый последовательный комплекс. Как только с этой работой будет покончено, элементы следует приклеить с помощью силикона – одной капли в центре каждого солнечного элемента будет вполне достаточно.

как изготовить солнечные батареи для частного дома фото

Как изготовить солнечные батареи для частного дома фото

Теперь проверяем, что у нас получилось – подсоединяем приборчик и измеряем выходное напряжение. Если все правильно собрано, то на выходе должно быть почти 19V. Если так и есть, то впаиваем в цепь (последовательно) небольшой диод марки Шоттки 31DQ03 или ему подобный для предотвращения разрядки аккумуляторов в солнечные батареи для частного дома, выводим выходные провода и устанавливаем крышку из оргстекла.

Все, батарея готова. После нескольких дней тестирования на ее способность заряжать аккумулятор герметизируем все стыки, кроме вентиляционных отверстий и приступаем к сборке системы индивидуального электроснабжения.

установка солнечных батарей фото

В заключение несколько слов о том, где и как выполняется установка солнечных батарей. Здесь правило одно – солнечные батареи устанавливаются в самом незатененном месте. Как правило, это крыша дома, и здесь дополнительно понадобится изготовить специальные опоры. В принципе, это несложно – если вами была изготовлена солнечная батарея своими руками, то разработать и сделать для нее опоры не составит никакого труда.

Автор статьи Александр Куликов


Источник: http://stroisovety.org/solnechnaya-batareya-svoimi-rukami/
